Hydraulisches Magnet-Messstativ Aktionsradius: 300 mm
PM24 - Ihr Onlineshop für Messschieber, Messschrauben, Messuhren, Gewindelehren, Prüfmittel aller Art

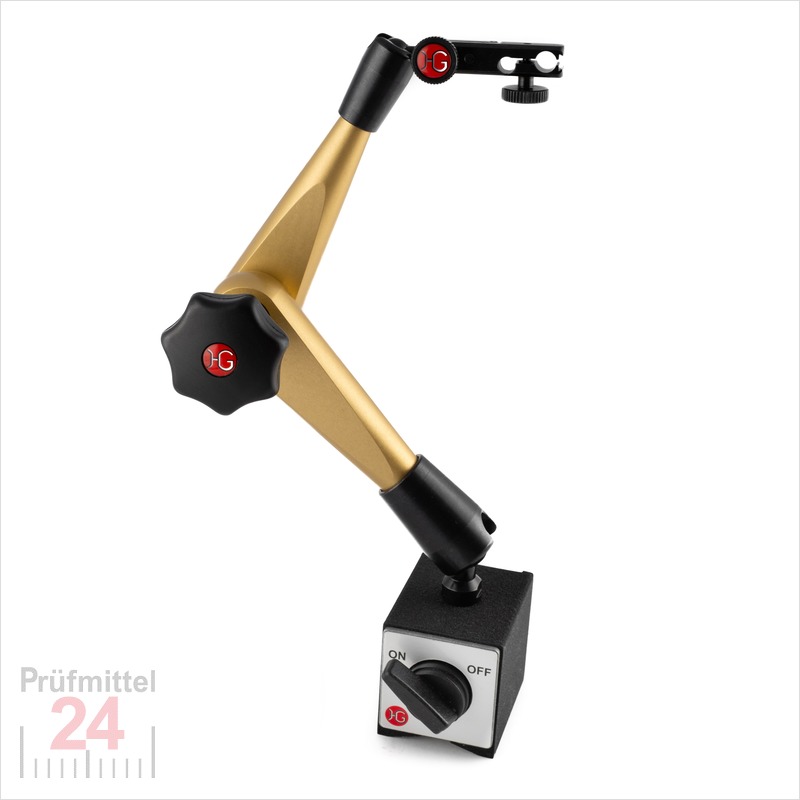

Hydraulisches Magnet-Messstativ Aktionsradius: 300 mm
Hörger & Gässler 104318 Magnetstativ
Magnetfuß 800 N schaltbar & Messuhrenhalter mit Feineinstellung
220,34 Euro*
Preis inkl. MwSt.:
262,20 Euro
Andere Kunden kauften auch:
Hier sehen Sie, was andere Kunden mit diesem Artikel zusammen bestellt haben.
❮
❯
Beschreibung
Die Gelenkarme sind am unteren und oberen Ende um 360 Grad drehbar, am mittleren Gelenk um 180 Grad schwenkbar.
Die Lebensdauer kann selbst bei häufigem Gebrauch ein Vierteljahrhundert erreichen.
Das hydraulisch geklemmten Gelenk halten enorme Lasten und erreichen
bei wiederholten Messungen die Genauigkeit von 1µ.
Technische Daten und Maße
Spannkrafterzeugung: Hydraulisch
Werkstoffe: Eloxiertes Aluminium, Brünierter Automatenstahl, Kunststoff Sterngriff
Kugelgelenk Arm: M6 Innengewinde
Kugelgelenk Fuß: M8 Außengewinde

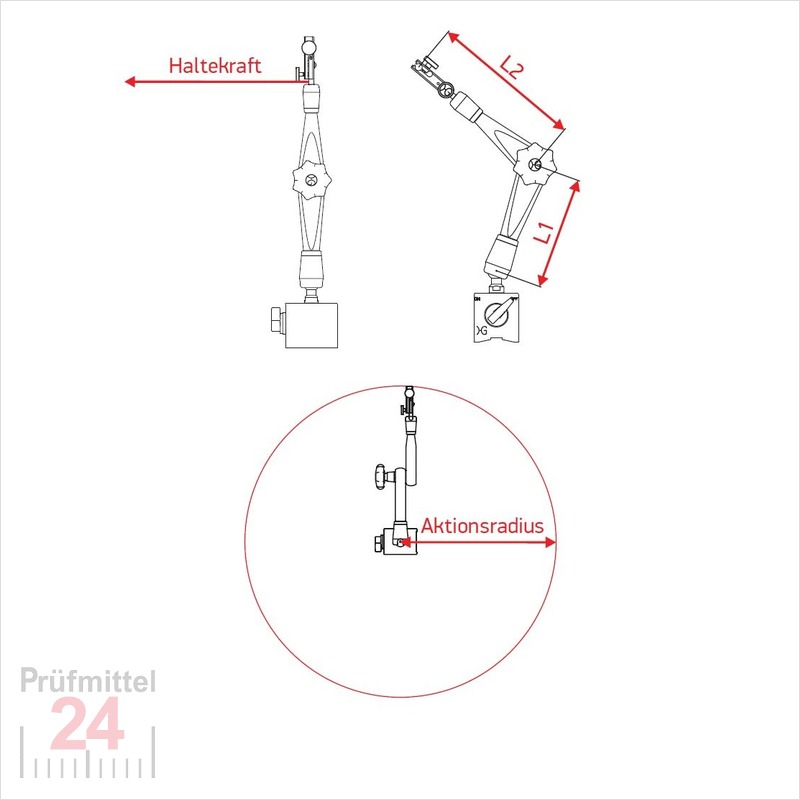

Haltekraft für Standardanwendungen: 16 kg
Haltekraft für sicherheitsrelevante Anwendungen: 12 kg
L1: 124 mm
L2: 176 mm
Aktionsradius: 300 mm
Standardmagnet (L x B x H): 60 x 50 x 55 mm
Haftkraft Standardmagnet: 800 N
Messuhrenhalter: Ø8 mm H7 und Schwalbenschwanz
Die Gelenkarme sind am unteren und oberen Ende um 360 Grad drehbar, am mittleren Gelenk um 180 Grad schwenkbar.
Die Lebensdauer kann selbst bei häufigem Gebrauch ein Vierteljahrhundert erreichen.
Das hydraulisch geklemmten Gelenk halten enorme Lasten und erreichen
bei wiederholten Messungen die Genauigkeit von 1µ.
Technische Daten und Maße
Spannkrafterzeugung: Hydraulisch
Werkstoffe: Eloxiertes Aluminium, Brünierter Automatenstahl, Kunststoff Sterngriff
Kugelgelenk Arm: M6 Innengewinde
Kugelgelenk Fuß: M8 Außengewinde
Haltekraft für Standardanwendungen: 16 kg
Haltekraft für sicherheitsrelevante Anwendungen: 12 kg
L1: 124 mm
L2: 176 mm
Aktionsradius: 300 mm
Standardmagnet (L x B x H): 60 x 50 x 55 mm
Haftkraft Standardmagnet: 800 N
Messuhrenhalter: Ø8 mm H7 und Schwalbenschwanz
Dokumente zum Produkt herunterladen:
| 34050130-Datenblatt.pdf | |
| 34050130-Ersatzteilliste.pdf |
Herstellerinformationen:
Hörger & Gässler OHG
Weinstraße 35
DE 89567 Sontheim an der Brenz
info@hoerger-gaessler.de
Hörger & Gässler OHG
Weinstraße 35
DE 89567 Sontheim an der Brenz
info@hoerger-gaessler.de
Verantwortliche Person für die EU:
Hörger & Gässler OHG
Weinstraße 35
DE 89567 Sontheim an der Brenz
info@hoerger-gaessler.de
Hörger & Gässler OHG
Weinstraße 35
DE 89567 Sontheim an der Brenz
info@hoerger-gaessler.de
Zubehör:
|
ArtNr. 34059130 | Sterngriff 4 - Gewinde M12 104090 für Serie hydraulisch 260 + 300 + 400 + 550 Preis: 16,18 Euro* Preis inkl. MwSt.: 19,25 Euro |
|

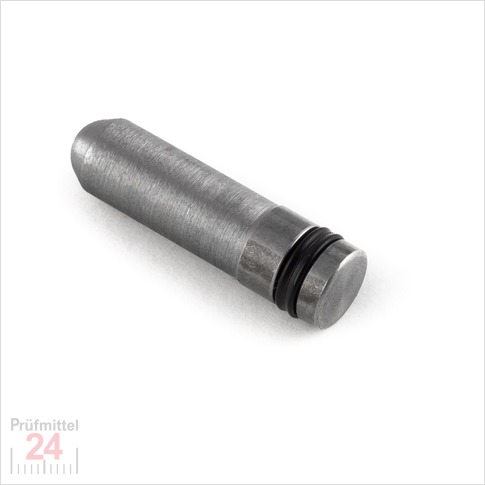

ArtNr. 34059180 | Kolben - Quadring-Durchmesser: 7 mm - Länge 25 mm 102040 für Serie hydraulisch 260 + 300 + 400 + 550 Preis: 13,25 Euro* Preis inkl. MwSt.: 15,77 Euro |
|

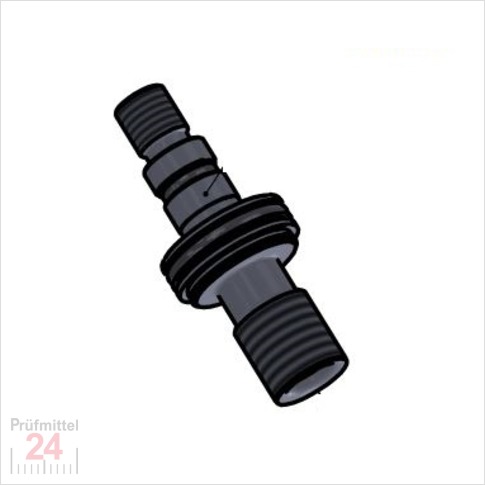

ArtNr. 34059182 | Druckkolben Durchmesser: 20 komplett 102043 für Serie hydraulisch 220 + 260 + 300 + 400 + 550 Preis: 45,46 Euro* Preis inkl. MwSt.: 54,10 Euro |
|
ArtNr. 34059185 | Kugelkolben Durchmesser: 10 komplett 102039 für Serie hydraulisch 260 + 300 + 400 + 550 Preis: 13,25 Euro* Preis inkl. MwSt.: 15,77 Euro |
|

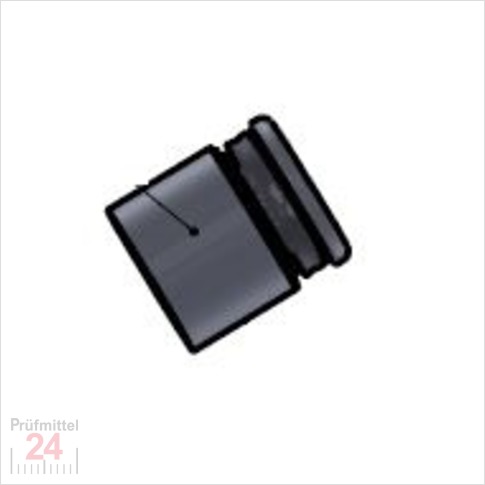

ArtNr. 34059186 | Kugelkolben Durchmesser: 14 komplett 108312 für Serie hydraulisch 260 + 300 + 400 + 550 Preis: 13,25 Euro* Preis inkl. MwSt.: 15,77 Euro |
|

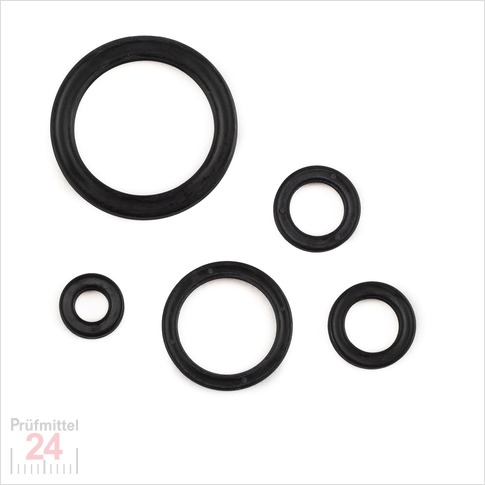

ArtNr. 34059190 | Dichtungsring-Satz A 108013 für Serie hydraulisch 260 + 300 + 400 + 550 Preis: 29,29 Euro* Preis inkl. MwSt.: 34,86 Euro |
|

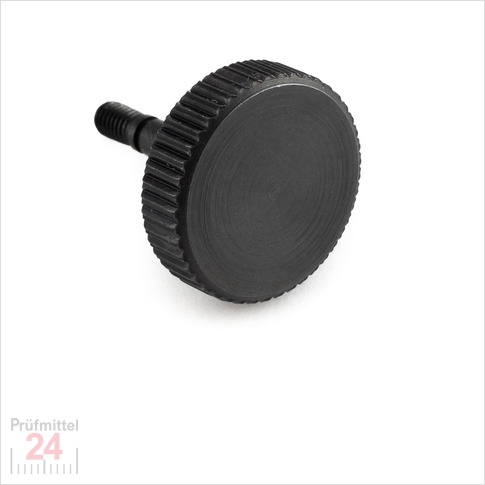

ArtNr. 34059220 | Klemmschraube M3 für Messuhrenhalter 102048 für Serie hydraulisch 220 + 260 + 300 + 400 + 550 Preis: 13,25 Euro* Preis inkl. MwSt.: 15,77 Euro |
|
ArtNr. 34059230 | Stellschraube M4×0,35 für Messuhrenhalter 102076 für Serie hydraulisch 220 + 260 + 300 + 400 + 550 Preis: 13,25 Euro* Preis inkl. MwSt.: 15,77 Euro |
|

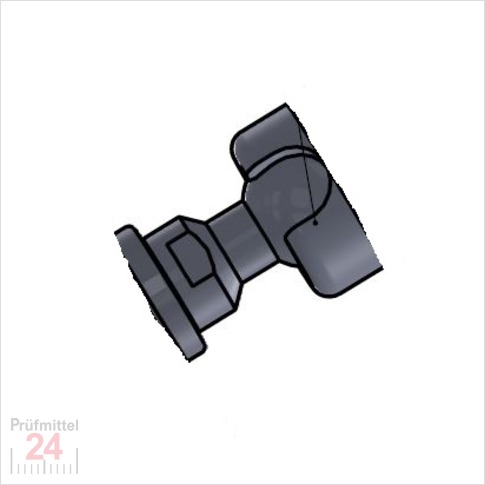

ArtNr. 34059360 | Kugeladapter Durchmesser: 20 mm - M8 104040 für Serie hydraulisch 260 + 300 Preis: 23,01 Euro* Preis inkl. MwSt.: 27,38 Euro |
|

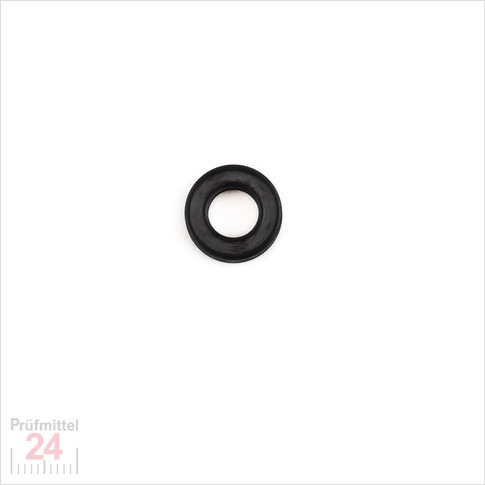

ArtNr. 34059370 | Quadring Durchmesser: 7 mm Satz 101054 für Serie hydraulisch 220 + 260 + 300 + 400 + 550 Preis: 4,18 Euro* Preis inkl. MwSt.: 4,97 Euro |
